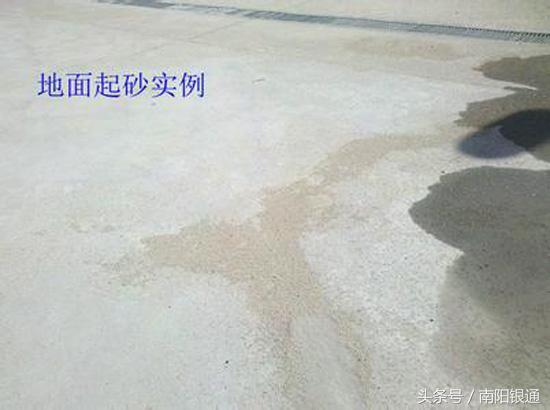

一、水泥砂漿地坪起砂的五個原因分析
1、水泥標號低，原材料不合要求，砂子過細等。
2、水灰比過大，導致水泥砂漿強度降低。在施工中不要用水量過多，否則會降低砂漿的強度，從而表面出現松散的水泥灰。
3、工序安排不合適，不了解水泥硬化的基本原理，造成地面壓光時間過早或過遲。壓光過早，水泥的水化作用剛剛開始，凝膠尚未全部形成，游離水分還比較多，還會出現表面游浮水，降低水泥砂漿面層強度；壓光過遲，水泥已終凝硬化，水泥砂漿表面層的毛細孔及抹痕無法消除，并且還會擾動已經硬化表面，這樣就大大降低了面層強度和抗磨能力。
4、水泥進入硬化階段，水泥的水化作用還將繼續，并且向水泥顆粒內部深入，水化作用越深入，水泥砂漿強度也不斷提高。水泥在水化作用時由于缺少水分而影響水化作用，就會減緩硬化速度甚至停止硬化，致使水泥砂漿脫水而影響強度和抗磨能力。此為養護不當原因。
5、在施工匯總，沒有達到下道工序施工程度，即開始，成品養護不當也會造成砂漿地坪起砂。水泥地面砂漿強度未達到一定強度就上人走動或進行下道工序施工，使地面遭受摩擦導致起砂。水泥砂漿地坪或因受凍破壞黏結力，形成松散顆粒。

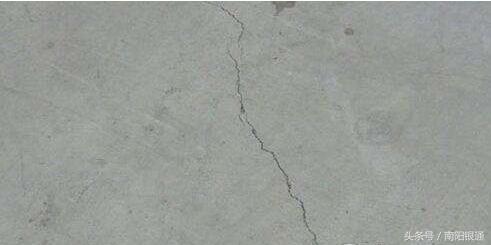

二、水泥砂漿地坪開裂的五個原因分析
1、所使用的水泥為剛出磨的熱水泥，在凝結硬化時收縮量大，在同一樓層中采用不同標號水泥混雜使用，凝結硬化時收縮量不同造成面層裂縫。
2、砂子越細表面積越大，吸附在砂子表面的水泥漿量將隨之增加，在水泥用量不變的情況下，水泥砂漿的強度將降低。砂子中含泥量過大，水泥砂漿中泥土在硬化脫水過程中體積將收縮，致使地坪表面裂開。
3、水泥砂漿終凝后，水化作用還將延續，在溫度高、空氣干燥的季節里，若不養護或養護不及時，就會出現水泥面層干縮裂縫。
4、回填土的土質差或夯填不實，使地面面層完成后，地面產生不均勻沉陷和裂縫，再有大面積地面未留施工縫及結構產生變形都會使地面面層開裂。
5、水泥砂漿攪拌不均勻，導致砂漿抗拉強度降低。

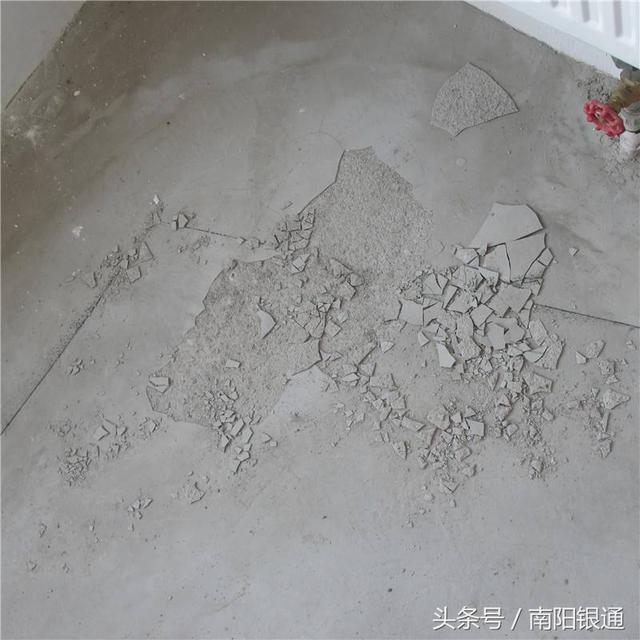

三、水泥砂漿地坪空鼓的三個原因分析
1、基層表面過于干燥，鋪設砂漿后，導致砂漿強度不高，基層表面過干，就會吸附一層粉層，對面層與基層之間有隔離作用，導致兩者之間粘結不牢，致使空鼓。
2、基層表面不干凈及基層表面太光滑。嚴重影響基層與面層之間的粘結力，基層表面太光滑，在現澆鋼筋砼樓板澆搗成型過程中，砼表面處理不夠平整粗糙，導致基層與面層粘結力不足，致使面層空鼓。
3、是施工中刷水泥漿過早，風干硬化之后不但沒有增加粘結力，反而起到基層與面層之間的隔離作用。如用先撒干水泥用掃漿法施工，就會導致水泥漿濕干不均，這是導致水泥地坪空鼓的隱患。
